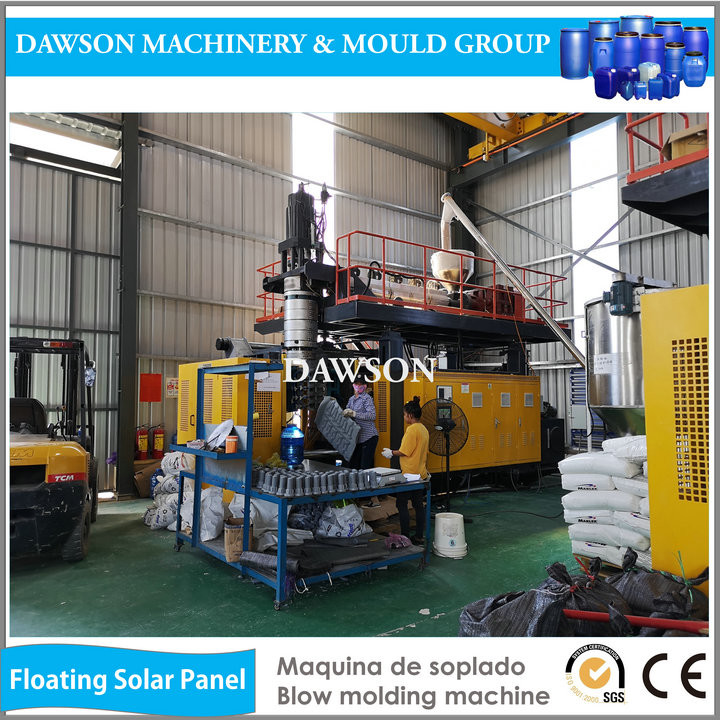

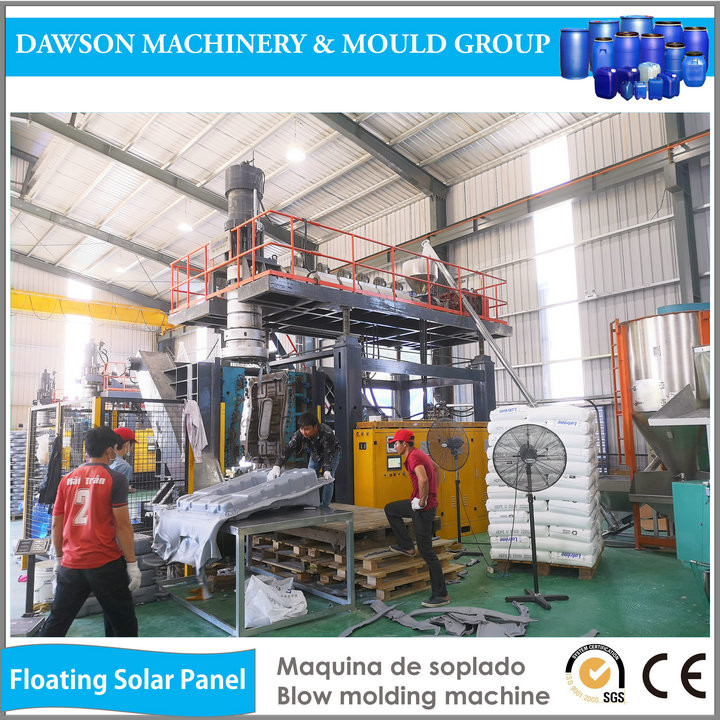

Macchina per stampaggio a soffiaggio per estrusione ABLD100
| estrusore | |||
| 1 | Diametro vite | 100mm | |
| 2 | Rapporto L/D | 24:1 | |
| 3 | Velocità vite | 15~50 giri/min | |
| 4 | Motore di azionamento | 45Kw | |
| 5 | Zona di riscaldamento con ventola di raffreddamento | 6 zone | |
| 6 | Produzione/Capacità | 170 Kg/ora (particelle HDPE) | |
| 8 | Capacità di riscaldamento | 25.1 kw | |
| 9 | Regolazione verticale della testa | 500mm | |
| 10 | Regolazione avanti/indietro della testa | 500mm | |
| 11 | Cilindro del cilindro di alimentazione a scanalature | Avere IKV | |
| 12 | Riduttore | Riduttore a ingranaggi duri | |
| 13 | Scala e ringhiere di sicurezza | Avere | |
| Testa accumulatore | |||
| 1 | Capacità accumulatore | 20L (15kgHDPE) | |
| 2 | Design | Primo dentro e primo fuori | |
| 3 | Zona di riscaldamento | 6 zone | |
| 4 | Capacità di riscaldamento | 25.1kw | |
| 5 | Diametro massimo matrice e perno | 450mm | |
| 6 | Asse della testa della matrice con pre-soffiaggio | Ø120mm | |
| 7 | Misurazione della corsa di spinta dell'accumulatore | Trasduttore Italia Gefran | |
| 8 | Pressione di iniezione | 12 Mpa | |
| 9 | Arresto dell'estrusore | Avere | |
| UNITÀ DI BLOCCAGGIO | |||
| 1 | Tirante | Due tiranti | |
| 2 | Dimensioni della piastra | 900(L)X1400(A) | |
| 3 | Lunghezza dello stampo | 900-960mm | |
| 4 | Forza di bloccaggio | 780KN | |
| 5 | Corsa di chiusura/apertura | 880-1700mm | |
| 6 | Peso dello stampo | Max. 5000 kg | |
| 7 | Misurazione della corsa di bloccaggio | Trasduttore Italia Gefran | |
| 8 | Valvola idraulica | Taiwan Hitech | |
| 9 | Numero di cilindri idraulici | 1 | |
| 10 | Alta pressione | 14 Mpa | |
| 11 | Parti di supporto per il movimento della piastra | Guida lineare | |
| SISTEMA IDRAULICO | |||
| 1 | Motore principale/motore vice | AC15Kw/15Kw | |
| 2 | Valvola idraulica | Taiwan Hitech | |
| 3 | Pompa idraulica | Taiwan Hitech | |
| 4 | Capacità serbatoio olio | 850L | |
| 5 | Pressione di esercizio | 12 Mpa | |
| 6 | Acqua di raffreddamento per olio | fissa | |
| 7 | Controllo del livello dell'olio | essere osservato astina di livello | |
| SISTEMA PNEUMATICO | |||
| 1 | Pressione di esercizio | 0.8 Mpa | |
| 2 | Pressione di soffiaggio | 0.8 Mpa | |
| 3 | Circuito di soffiaggio ad ago | Alta e bassa pressione | |
| 4 | Soffiaggio intermittente | Avere | |
| 5 | Aria di supporto controllata per parison | Avere | |
| 6 | Valvole pneumatiche | AIRTAC | |
| 7 | Scarico rapido per l'aria di supporto | Avere | |
| CONTROLLO PARISON | |||
| 1 | Programmatore | JAPAN MOOG | |
| 2 | Servovalvola | MOOG |
|
| 3 | Servocilindro | Intergret della testa della matrice | |
| 4 | Pacchetto idraulico | TAIWAN YOSHE Pompe a pistoni a cilindrata variabile | |
| ELETTRICITÀ | |||
| 1 | Contattore | Schneider | |
| 2 | Carico totale collegato (circa) | 114kw/h | |
| 3 | Consumo energetico medio (circa) | 42 kw/h | |
| RAFFREDDAMENTO AD ACQUA | |||
| 1 | Consumo di acqua della macchina |
6000L/h | |
| 2 | Consumo di acqua dello stampo |
6000L/h | |
| CONSUMO DI ARIA | |||
| 1 | Consumo di aria compressa | 1.2 kgf/cm2, 3000 L/min | |
| ALTRE CARATTERISTICHE | |||
| 1 | Controllo PLC | MITSUBISHI | |
| 2 | Interfaccia uomo macchina | Hitech | |
| 3 | Memorizzazione delle ricette su disco rigido | Disponibile | |
| CONTROLLO DEL RISCALDAMENTO | |||
| 1 | Alimentazione all'elemento riscaldante | Relè + Contattore | Japan Omron+Korea LG |
| 2 | Controllo | Controllo PLC | |
| 3 | Tipo di termocoppia | Tipo K | |
| 4 | Allarme limite superiore e inferiore regolabile | Avere | |
| 5 | Prevenzione dell'avviamento a freddo per la vite | Avere | |
| 6 | Allarme per termocoppia e rottura dell'elemento riscaldante | Avere, rottura dell'elemento riscaldante tramite amperometro | |
| 7 | Funzione di preriscaldamento | Avere | |
| Anello di stampaggio E Perno di stampaggio | |||
| 1 | un set di matrice e perno | Un set in base al cliente | |
| 2 | Materiale di prova | L'acquirente fornisce 300 kg di materiale al venditore per il test della macchina | |
| OPZIONE | |||
| 1 | Soffiaggio dal basso (idraulico) e unità di tenuta (pneumatica) | Perno a doppio soffiaggio (compreso espansione e su-giù e tenuta parison) | |
| 2 | Robot | Avere | |
| 3 | Dimensione della macchina | 6.8×3.3×5 | |
| 4 | Peso totale | 20 | |
