MACCHINARIO DI DAWSON & GRUPPO DELLA MUFFA

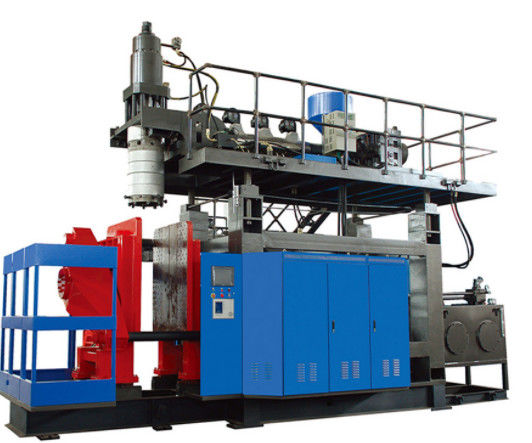

*** ESPERTO DELLA MACCHINA DELLO STAMPAGGIO MEDIANTE SOFFIATURA DELL'ESTRUSIONE DEL ***
I nostri clienti sono tutt'intorno il mondo.
Il Vietnam, Australia, Indonesia, Malesia, Tailandia, Sri Lanka, il Kazakistan, Russia, UAE, Arabia Saudita, Malta, Romania, Italia, India, Siria, Etiopia, Egitto, Sudan, Tunisia, Algeria, Kenya, Nigeria, Sudafrica, Zimbabwe, Messico, Guatemala, Ecuador, Colombia, Venezuela, Perù….
| espulsore | |||
| 1 | Diametro della vite | 100mm | |
| 2 | Rapporto L/D | 24:1 | |
| 3 | Velocità della vite | 15~50r.p.m. | |
| 4 | Motore di azionamento | 45Kw | |
| 5 | Zona di riscaldamento con la ventola di raffreddamento | zona 6 | |
| 6 | Uscita/capacità | 170 Kg/hr (particella dell'HDPE) | |
| 8 | Capacità termica | 25,1 chilowatt | |
| 9 | Spostamento verticale della testa | 500mm | |
| 10 | Adeguamento di andata/a rovescio della testa | 500mm | |
| 11 | Cilindro del barilotto dell'alimentazione della scanalatura | Abbia IKV | |
| 12 | Trasmissione | Rallentatore duro dell'ingranaggio | |
| 13 | Scala e battagliole | Abbia | |
| Testa dell'accumulatore | |||
| 1 | Capacità dell'accumulatore | 20L (15kgHDPE) | |
| 2 | Progettazione | In primo luogo dentro ed in primo luogo fuori | |
| 3 | Zona di riscaldamento | zona 6 | |
| 4 | Capacità termica | 25.1kw | |
| 5 | Diametro massimo del die&pin | 450mm | |
| 6 | Muore l'asse capo con il pre-colpo | Ø120mm | |
| 7 | L'accumulatore elimina la misura del colpo | Trasduttore Italia Gefran | |
| 8 | Pressione dell'iniezione | Mpa 12 | |
| 9 | Fermata dell'espulsore | Abbia | |
| UNITÀ DI BLOCCAGGIO | |||
| 1 | Barra di collegamento | Due barre di collegamento | |
| 2 | Dimensione della lastra | 900 (W) X1400 (H) | |
| 3 | Lunghezza della muffa | 900-960mm | |
| 4 | Pressione della forza | 780KN | |
| 5 | Colpo vicino/aperto | 880-1700mm | |
| 6 | Peso della muffa | Massimo 5000 chilogrammi | |
| 7 | Pressione della misura del colpo | Trasduttore Italia Gefran | |
| 8 | Valvola idraulica | Alta tecnologia di Taiwan | |
| 9 | Numero del cilindro idraulico | 1 | |
| 10 | Alta pressione | Mpa 14 | |
| 11 | Parti di sostegno per il movimento della lastra | Guida della fodera | |
| CIRCUITO IDRAULICO | |||
| 1 | Motore principale/motore vice | AC15Kw/15Kw | |
| 2 | Valvola idraulica | Alta tecnologia di Taiwan | |
| 3 | Pompa idraulica | Alta tecnologia di Taiwan | |
| 4 | Capacità del serbatoio dell'olio | 850L | |
| 5 | Pressione di esercizio | Mpa 12 | |
| 6 | Acqua di raffreddamento per olio | fisso | |
| 7 | Controllo del livello di olio | sia asta misura-livello osservata | |
| SISTEMA PNEUMATICO | |||
| 1 | Pressione di esercizio | 0,8 Mpa | |
| 2 | Pressione di soffiatura | 0,8 Mpa | |
| 3 | Circuito del colpo dell'ago | Alta & pressione bassa | |
| 4 | Colpo intermittente | Abbia | |
| 5 | Aria controllata di sostegno per parison | Abbia | |
| 6 | Valvole per aria | AIRTAC | |
| 7 | Scarico rapido per l'aria di sostegno | Abbia | |
| CONTROLLO DI PARISON | |||
| 1 | Programmatore | IL GIAPPONE MOOG | |
| 2 | Servo valvola | MOOG |
|
| 3 | Servo cilindro | Intergret della testa del dado | |
| 4 | Pacchetto idraulico |
Pompe a pistone di spostamento variabile di TAIWAN YOSHE |
|
| ELETTRICITÀ | |||
| 1 | Contattore |
Schneider |
|
| 2 | Carico collegato totale (approssimativamente) |
114kw/h | |
| 3 | Consumo di energia medio (approssimativamente) |
42 kw/h | |
| IL RAFFREDDAMENTO AD ACQUA | |||
| 1 | Consumo di acqua della macchina |
6000L/h | |
| 2 | Consumo di acqua della muffa |
6000L/h | |
| CONSUMO DELL'ARIA | |||
| 1 | Consumo dell'aria compressa | 1,2 kgf/cm2, 3000 l/min | |
| ALTRE CARATTERISTICHE | |||
| 1 | Controllo dello SpA | MITSUBISHI | |
| 2 | Interfaccia di macchina umana | Alta tecnologia | |
| 3 | Stoccaggio di ricetta in disco rigido | Disponibile | |
| CONTROLLO DI RISCALDAMENTO | |||
| 1 | Alimentazione elettrica all'elemento riscaldante | Relè + contattore | Il Giappone Omron+Korea LG |
| 2 | Controllo | Controle dello SpA | |
| 3 | Tipo di termocoppia | Tipo di K | |
| 4 | Allarme regolabile di limite più basso e superiore | Abbia | |
| 5 | Prevenzione di partenza a freddo per la vite | Abbia | |
| 6 | Allarme per la termocoppia e la rottura dell'elemento riscaldante | Abbia, rottura dell'elemento riscaldante dal anperemeter | |
| 7 | Preriscaldamento della funzione | Abbia | |
| Dado-anello E Dado-perno | |||
| 1 | uno mette del dado & del perno | Uno messo secondo il cliente | |
| 2 | Materiale della prova | Materiale del rifornimento 300kg del compratore al venditore per prova di macchina | |
| OPZIONE | |||
| 1 | Colpo inferiore (idraulico) ed unità di sigillatura (pneumatica) | Doppio perno del colpo (compreso espanda & la guarnizione del parison & del up-down) | |
| 2 | Robot | Abbia | |
| 3 | Dimensione della macchina | 6.8*3.3*5 | |
| 4 | Peso totale | 20 | |
