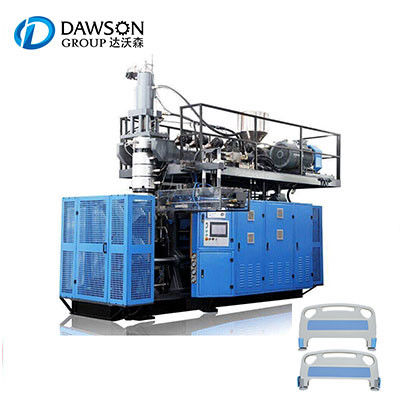

Macchina medica dello stampaggio mediante soffiatura dell'estrusione delle componenti del letto dei bordi di plastica approvati dell'ospedale del CE
Macchina ABLD100 dello stampaggio mediante soffiatura dell'estrusione
| Espulsore | |||
| 1 | Diametro della vite | 100mm | |
| 2 | Rapporto L/D | 24:1 | |
| 3 | Velocità della vite | 15~50r.p.m. | |
| 4 | Motore di azionamento | 45Kw | |
| 5 | Zona di riscaldamento con la ventola di raffreddamento | zona 6 | |
| 6 | Uscita/capacità | 170 Kg/hr (particella dell'HDPE) | |
| 8 | Capacità termica | 25,1 chilowatt | |
| 9 | Spostamento verticale della testa | 500mm | |
| 10 | Adeguamento di andata/a rovescio della testa | 500mm | |
| 11 | Cilindro del barilotto dell'alimentazione della scanalatura | Abbia IKV | |
| 12 | Trasmissione | Rallentatore duro dell'ingranaggio | |
| 13 | Scala e battagliole | Abbia | |
| Testa dell'accumulatore | |||
| 1 | Capacità dell'accumulatore | 20L (15kgHDPE) | |
| 2 | Progettazione | In primo luogo dentro ed in primo luogo fuori | |
| 3 | Zona di riscaldamento | zona 6 | |
| 4 | Capacità termica | 25.1kw | |
| 5 | Diametro massimo del die&pin | 450mm | |
| 6 | Muore l'asse capo con il pre-colpo | Ø120mm | |
| 7 | L'accumulatore elimina la misura del colpo | Trasduttore Italia Gefran | |
| 8 | Pressione dell'iniezione | Mpa 12 | |
| 9 | Fermata dell'espulsore | Abbia | |
| UNITÀ DI BLOCCAGGIO | |||
| 1 | Barra di collegamento | Due barre di collegamento | |
| 2 | Dimensione della lastra | 900 (W) X1400 (H) | |
| 3 | Lunghezza della muffa | 900-960mm | |
| 4 | Pressione della forza | 780KN | |
| 5 | Colpo vicino/aperto | 880-1700mm | |
| 6 | Peso della muffa | Massimo 5000 chilogrammi | |
| 7 | Pressione della misura del colpo | Trasduttore Italia Gefran | |
| 8 | Valvola idraulica | Alta tecnologia di Taiwan | |
| 9 | Numero del cilindro idraulico | 1 | |
| 10 | Alta pressione | Mpa 14 | |
| 11 | Parti di sostegno per il movimento della lastra | Guida della fodera | |
| CIRCUITO IDRAULICO | |||
| 1 | Motore principale/motore vice | AC15Kw/15Kw | |
| 2 | Valvola idraulica | Alta tecnologia di Taiwan | |
| 3 | Pompa idraulica | Alta tecnologia di Taiwan | |
| 4 | Capacità del serbatoio dell'olio | 850L | |
| 5 | Pressione di esercizio | Mpa 12 | |
| 6 | Acqua di raffreddamento per olio | fisso | |
| 7 | Controllo del livello di olio | sia asta misura-livello osservata | |
| SISTEMA PNEUMATICO | |||
| 1 | Pressione di esercizio | 0,8 Mpa | |
| 2 | Pressione di soffiatura | 0,8 Mpa | |
| 3 | Circuito del colpo dell'ago | Alta & pressione bassa | |
| 4 | Colpo intermittente | Abbia | |
| 5 | Aria controllata di sostegno per parison | Abbia | |
| 6 | Valvole per aria | AIRTAC | |
| 7 | Scarico rapido per l'aria di sostegno | Abbia | |
| CONTROLLO DI PARISON | |||
| 1 | Programmatore | IL GIAPPONE MOOG | |
| 2 | Servo valvola | MOOG |
|
| 3 | Servo cilindro | Intergret della testa del dado | |
| 4 | Pacchetto idraulico | Pompe a pistone di spostamento variabile di TAIWAN YOSHE |
|
| ELETTRICITÀ | |||
| 1 | Contattore | Schneider | |
| 2 | Carico collegato totale (approssimativamente) | 114kw/h | |
| 3 | Consumo di energia medio (approssimativamente) | 42 kw/h | |
| IL RAFFREDDAMENTO AD ACQUA | |||
| 1 | Consumo di acqua della macchina |
6000L/h | |
| 2 | Consumo di acqua della muffa |
6000L/h | |
| CONSUMO DELL'ARIA | |||
| 1 | Consumo dell'aria compressa | 1,2 kgf/cm2, 3000 l/min | |
| ALTRE CARATTERISTICHE | |||
| 1 | Controllo dello SpA | MITSUBISHI | |
| 2 | Interfaccia di macchina umana | Alta tecnologia | |
| 3 | Stoccaggio di ricetta in disco rigido | Disponibile | |
| CONTROLLO DI RISCALDAMENTO | |||
| 1 | Alimentazione elettrica all'elemento riscaldante | Relè + contattore | Il Giappone Omron+Korea LG |
| 2 | Controllo | Controle dello SpA | |
| 3 | Tipo di termocoppia | Tipo di K | |
| 4 | Allarme regolabile di limite più basso e superiore | Abbia | |
| 5 | Prevenzione di partenza a freddo per la vite | Abbia | |
| 6 | Allarme per la termocoppia e la rottura dell'elemento riscaldante | Abbia, rottura dell'elemento riscaldante dal anperemeter | |
| 7 | Preriscaldamento della funzione | Abbia | |
| Dado-anello E Dado-perno | |||
| 1 | uno mette del dado & del perno | Uno messo secondo il cliente | |
| 2 | Materiale della prova | Materiale del rifornimento 300kg del compratore al venditore per prova di macchina | |
| OPZIONE | |||
| 1 | Colpo inferiore (idraulico) ed unità di sigillatura (pneumatica) | Doppio perno del colpo (compreso espanda & la guarnizione del parison & del up-down) | |
| 2 | Robot | Abbia | |
| 3 | Dimensione della macchina | 6.8×3.3×5 | |
| 4 | Peso totale | 20 | |
Muffa dello stampaggio mediante soffiatura di alta qualità
Nel corso dello stampaggio mediante soffiatura di plastica, la muffa è un divisorio molto importante. Un buon processo di soffiatura in forma può fare più uniformemente la produzione del prodotto e un buon processo di soffiatura in forma può anche rendere il prodotto finito più flessibile e bello.
Abbiamo nostra propria officina di produzione della muffa, facendo uso di alti ingegneri dell'attrezzatura e della muffa di configurazione con 16 anni di esperienza tecnica per personalizzare la muffa dello stampaggio mediante soffiatura per voi.
- Usiamo il migliore acciaio inossidabile S136H o la lega di alluminio 7075# come piatto materiale principale del collarino della muffa usa il calore del GIAPPONE DC53
trattamento a HRC62
- Doppia progettazione del collo disponibile cambiare in futuro come collarino del pezzo di ricambio
- Tutta la muffa può essere fatta automatico-sbavando o sbavando manuale secondo le richieste del cliente
- Progettazione di raffreddamento della muffa perfetta per assicurare il migliore preformace di modellatura
- Disponibile per fornire il 2D & il disegno del prodotto 3D per i clienti
- Disponibile per inviare a campioni al cliente per approvazione la qualità del prodotto
- Già avevamo fatto le muffe per il TOTALE, SHELL, GOLFO, BMW, YAMAHA, MOBIL, TOYOTA, MENGNIU, HYUNDAI, MENTHOLATUM, LEVA DI REGOLAZIONE, LEE KUM KEE…
Q: Possiamo visitare la vostra fabbrica?
Sicuro. Abbiamo individuato nella città di Zhangjiagang che è molto vicino a Shanghai. Per i clienti d'oltremare, potete volare a Shanghai Pudong
Aeroporto internazionale. Possiamo
selezionivi su nell'aeroporto. (o aeroporto internazionale di Hongqiao. ) Inoltre forniamo la visita online dal video.
Q: Come possiamo ottenere il prezzo esatto della macchina di plastica?
Contattici con i prodotti dimensione, forma, la quantità annuale e foto se possibile. Possiamo raccomandare i nostri modelli di macchina con
citazione.
Q: Fornite a dei pezzi di ricambio la macchina?
Sì, offriamo tutti i pezzi di ricambio necessari prima della spedizione. (contattici per la lista di imballaggio)
Q: Come circa il vostro servizio di dopo-vendita?
Offriamo l'addestramento manuale dell'ingegnere e dell'istruzione prima del carico, dopo la spedizione che forniamo 24 ORE di sostegno online, video tecnico
aiuto dell'installazione del campo o di sostegno.
Q: Che cosa è il termine d'esecuzione?
Per la macchina su misura, richiede i circa 45-50 giorni dopo il deposito. Per la macchina di riserva, spedizione veloce. (Il ciclo di produzione reale varierà secondo il grado di personalizzazione.)
Q: Che cosa è il periodo di garanzia per la vostra macchina?
12 mesi di garanzia per le componenti ed il supporto tecnico.
Q: Fornite le macchine su ordinazione?
La maggior parte delle nostre macchine sono personalizzate. Il nostro scopo è efficienza e la prestazione stabile. Progettiamo le macchine secondo i clienti
prodotti per soddisfare le esigenze del customer.
Q: Come possiamo installare la macchina quando arriva?
Possiamo inviare i tecnici con esperienza a pæse consumatore per la guida l'installazione e della commissione la macchina, anche treno
gli impiegati del cliente.
Q: Che cosa è il vantaggio di DAWSON?
DAWSON fornisce ai clienti i progetti chiavi in mano. Compreso progettazione dell'impianto, installazione di plastica della muffa e della macchina, ricerca degli errori, anche noi
può la fonte le attrezzature ausiliarie per i clienti. Possiamo spedire la serie completa di macchine dopo le prove nella nostra fabbrica. Risparmierà
molti costo e tempo.
DAWSON sarà il vostro amico affidabile in Cina e faremo sempre il nostro meglio per dargli il supporto massimo!
